제품 설명

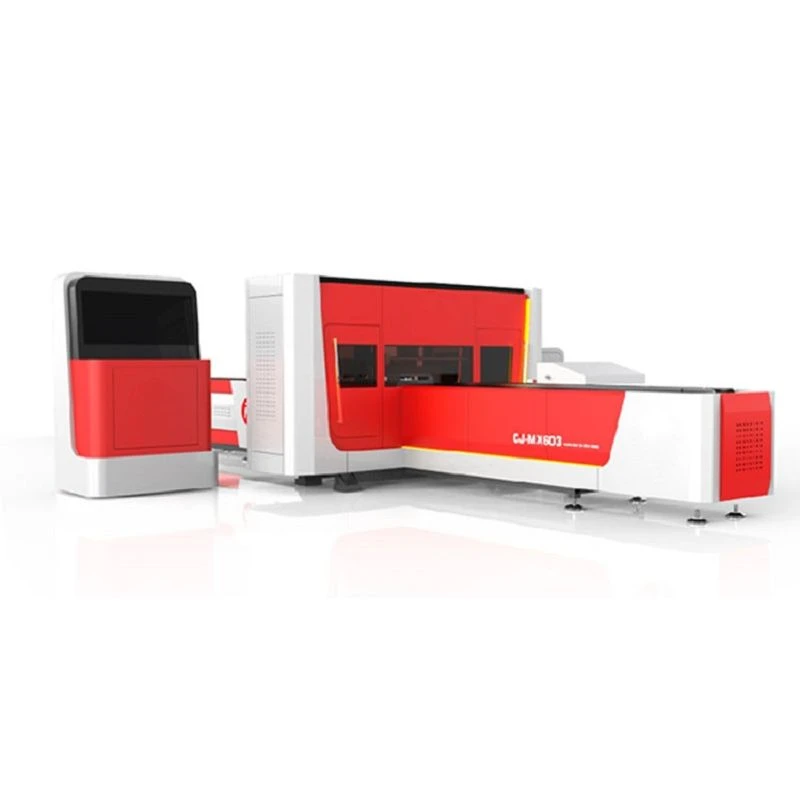

CNC 버스바 가공 기계(지멘스 시스템)

고속, 고정밀, 첨단 기술에 대해 이야기할 때 CNC 펀칭 머신은 항상 먼저 나옵니다. LEADERFENG CNC 모선 가공 머신은 사용자 친화적인 장치로, 공정을 방해하지 않고 모선을 절단하고 펀칭하여 완벽한 결과를 얻을 수 있는 옵션을 제공합니다. CJ-MX703은 구리 모선의 정밀 드릴링 및 절단을 위해 설계 및 프로그래밍된 CNC 머신입니다. 이 CNC 펀칭/절단 머신의 모든 제품은 자동으로 생산됩니다.

작동 방법

1-잘라내기

2- 펀치

버스바는 수동으로 기계에 입구와 롤러 쪽으로 밀어 넣어야 합니다. 이 단계에서 클램프는 버스바의 양쪽 위치를 파악하여 적절한 위치를 잡습니다. 펀칭 작업 후 버스바가 풀리고 자동으로 안내됩니다. 다른 버스바에서 지속적으로 작업을 계속하기 위해 클램프는 제공된 프로그램에 따라 뒤로 이동하여 다음 버스바에서 작업을 수행합니다. 이 프로그램은 작업자가 장치에 연결된 컴퓨터에 제공합니다. 따라서 작업자는 CNC 시스템 프로그래밍 기술이 필요합니다. 예약된 항목은 코드와 숫자로 메모리에 저장하거나 알파벳순으로 저장하여 프로젝트에 사용할 수 있습니다. 벤드 버스바도 기대하고 있다면 하이테크 장비와 여러 굽힘 금형이 포함된 버스바 벤딩 머신을 확인해야 합니다.

전문 CNC 버스바 머신은 고정밀도로 고속으로 버스바를 펀칭하고 절단하기 위해 설계되었습니다.

이 기계는 7개의 도구 스테이션을 갖추고 있으며, 길이 6m, 두께 16mm의 모선을 처리할 수 있습니다.

CNC 컨트롤러는 높은 정확도로 가장 짧은 시간에 다양한 크기의 구멍을 펀칭합니다.

극한의 내구성과 타의 추종을 불허하는 속도가 이 전문 생산 라인의 특징입니다.

생산 공정이 시작되면 기계는 완전 자동화됩니다.

선형 공구 캐리어(y축)에는 6개의 펀칭 공구와 1개의 절삭 공구를 보관하는 7개 또는 8개의 스테이션이 있습니다.

펀치와 다이는 빠르게 변경될 수 있습니다.

프로그래밍 소프트웨어:

3D버전+CAD 자동 프로그래밍 소프트웨어
1	펀칭 및 절단	모선 가공을 위한 3차원 도면의 STP/STEP 형식을 가져와 가공 프로그램으로 변환하는 기능을 구현합니다. 2. CAD 개발 기반의 2D 도면을 인식하고 가공코드로 변환하는 기능을 구현합니다. 3. 3D 도면을 작성하고 가공코드로 변환하는 기능을 구현합니다. 4. 레이아웃 도면을 펼치기 위한 매트릭스 도면 기능을 구현합니다. 5. 기본 템플릿을 그리는 기능을 구현합니다. 6. 굽힘기 시뮬레이션 기능을 구현합니다. 7. 모선기계의 전기도면 설계.
2	치사한 사람	CAD 버전에 구애받지 않고, CAD에서 도면을 확장하고, 가공 프로그램을 식별하고 생성합니다.
*고객의 요구 사항에 따라 선택적으로 레이아웃 기능을 사용할 수 있습니다.
3	자동 조판 기본 버전	작업 지시를 수동으로 설정하고, DXF를 기반으로 도면명과 가공 수량을 확장하고, 최적의 자재 절감 알고리즘을 활용하고, 가공 프로그램을 자동으로 레이아웃하고 생성합니다.

주요 기술 매개변수:

이름	단위	매개변수	비고
실린더 압력	알다시피	600
연삭도구창고	피씨	7펀치/1컷/1엠보싱	또는 8펀치/1컷
유압실린더 스탬핑 주파수	HPM입니다.	170-180/분	20mm 이동 길이
제어되는 축	축	6	시멘스 서보
구멍 간격 제어 정확도	mm/분	±0.2
최대 펀칭 직경	밀리미터	Ø4.3-35(구멍)
X축 최대 위치 결정 속도	분당 미터	80
X축의 최대 유효 이동 거리	밀리미터	2000
X축 정확도 오차	mm	0.20/500 (누적되지 않음)
Y축 최대 위치 결정 속도	밀리미터	60
Y축 최대 유효 스트로크	mm	1000
Y축 정확도 오차	밀리미터	0.20/500 (누적되지 않음)
Z축의 최대 유효 이동 거리	mm	280
유압 실린더 스트로크	밀리미터	45
최대가공 구리막대	밀리미터	6000x200x16	길이 * 너비 * 두께
최소 가공 구리 막대	밀리미터	15x3	폭 * 두께
총 전력	킬로와트	20
장비 외관	밀리미터	10500x2700x1850	길이 * 너비 * 높이

주요 액세서리 브랜드:

이름	브랜드	숫자
모터	11kw 완난	1개
서보 모터	독일 지멘스	6개
서보 드라이버	독일 지멘스	6개
AC 접촉기	슈나이더	8개
직접 전원 공급	명위(明威)	1개
유도 스위치	독일 람보르기니	6개
운영 체제	독일 Siemens 808D	1 세트
중간 릴레이	슈나이더	6개
산업용 컴퓨터	베이징 치양	1 세트
전자기 방향 밸브	이탈리아 ATOS	1 세트
더블 베인 펌프	앨버트	1 세트
가이드 나사	뇌 손상	6세트
